懸臂吊

懸臂吊結構原理及操作方法

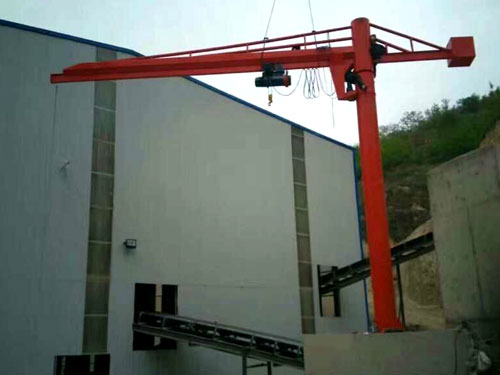

德速立柱式懸臂吊由五部分組成：

1.立柱

     立柱是將懸臂吊的旋轉臂支承固定，其上下支承由承受徑向力及軸向力的單列圓錐滾子軸承構成。

2.旋轉臂

     旋轉臂由工字鋼與支撐組合焊接而成，其作用是電動或手動小車實現水平移動以及電動葫蘆的上下升降動作，并繞立柱回轉。

3.支撐臂與減速機

    支承臂對旋轉臂起支撐作用，并增加旋轉臂的抗彎性和強度。通過減速機帶動滾輪，實現懸臂吊的電動回轉。

4.環鏈電動葫蘆

    環鏈電動葫蘆起吊重物，沿旋轉臂水平移動，其結構特點詳見環鏈電動葫蘆使用說明書。

5.電器部分

    電器部分采用C型軌加扁電纜供電系統，低壓間控式安全電壓進行操作，由手電門按紐實現控制，分別控制環鏈電動葫蘆的快升、快降、慢升、慢降以及葫蘆運行小車的行走和懸臂吊的左右回轉，立柱內的集電環提供懸臂任意回轉時的供電。

懸臂吊的操作方法：

1.操作者需熟悉懸臂吊的構造、性能、及操作方法，嚴禁出現超負荷的使用。

2.操作者應在使用前檢查、確認啟動按鈕是否在停止位置，各電器、機械部分是否是安全好用的。

3.吊運工件前，先開動空車，來進行空負荷的運轉。

先需完成以下檢查項目：

a.按鈕是否是可靠的控制著葫蘆的升降和運行；

b.在運轉時是否有異常的聲音和異味；

4.在吊運工件時吊掛必須牢固平穩，吊運應先點動按鈕，使重物拉緊鏈條后再起吊，看掛扣有無扣牢，使重物稍離地面，經試后無問題再吊運。

5.必須在垂直的位置上起吊重物，嚴禁斜拉斜吊。

6.在整個吊運的過程中，嚴禁吊物從人頭頂上越過，嚴禁任何人員處在吊物的正下方。

7.旋轉時不能猛的拉動葫蘆鏈條，防止在吊運過程中吊物出現慣性的失控。

8.嚴禁將重物長時間的懸掛在空中。

9.保持手電門按鈕的整潔、干燥，禁止手上帶水操作手電門。

10.操作者在使用過程中如發現有異?，F象，需立即急停，通知維修人員查明問題原因。

龍輝起重機懸臂吊產品系列：

立柱式懸臂吊BZD-D1型（工字鋼旋臂）

立柱式懸臂吊BZD-D2型（KBK軌道旋臂）

移動式懸臂吊BSD-S1型（工字鋼旋臂）

移動式懸臂吊BSD-S2型（KBK軌道旋臂）

壁掛式懸臂吊BK-S型（工字鋼旋臂）

壁掛式懸臂吊BD-D型（KBK軌道旋臂）

聯系人：劉經理  手機：13852625287
